Рукавный фильтр КФЕ24Б

Заказать

Технические характеристики Гидравлическое сопротивление фильтра 2500 Па Площадь фильтрации, не менее 30 м2 Максимальный расход очищаемого газа, при скорости фильтрации 1,4 м/мин 2500 м3/час Количество рукавов 24 шт. Концентрация пыли на выходе, не более, 10 мг/м3 Качество сжатого воздуха по ГОСТ 17433-80 9 кл. Разряжение на корпусе, в базовом исполнении 6500 Па Масса фильтра рукавного (без опорной эстакады, лестницы и ограждения) 760 кг В газе, идущем на очистку не допускаются искры.

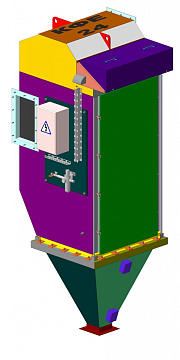

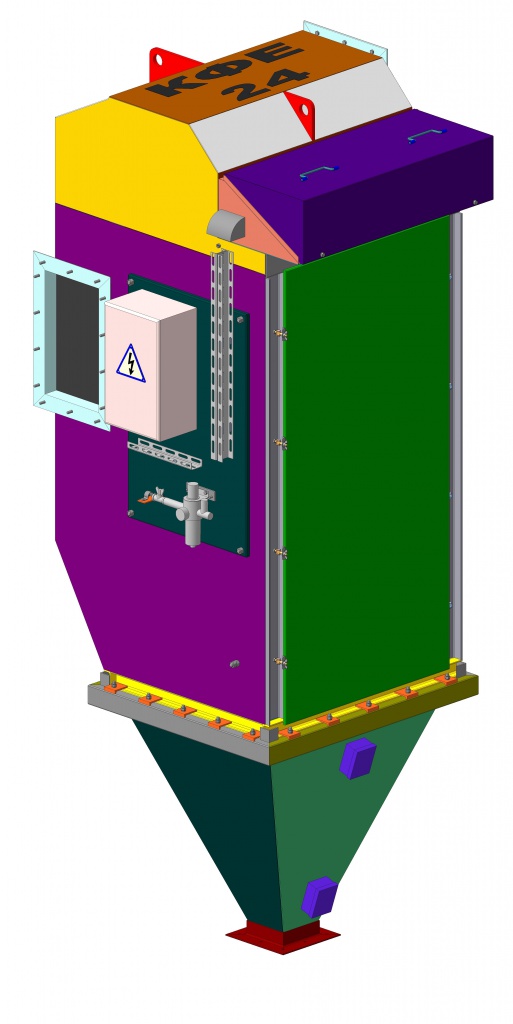

Общее описание (базовое исполнение)

Корпус фильтра имеет вид шкафа с одной боковой дверью для монтажа и демонтажа фильтроэлементов. Благодаря такой конструкции фильтр имеет компактные размеры и не требует дополнительного пространства для обслуживания над собой. Фильтроэлементы (всего их 24) установлены в вертикальном положении и собраны в кассеты по 6 штук в каждой.

На корпусе фильтра с левой стороны крепится шкаф управления фильтром, к которому подводится электропитание 220/380В.

Над дверью для удобства обслуживания установлен блок с импульсными электромагнитными клапанами. Фланец входа расположен слева сбоку, фланец выхода расположен справа сверху.

Под корпусом фильтра смонтирован подрукавный пирамидальный бункер без шнека. К фланцу выгрузки из бункера могут быть смонтированы дополнительные устройства пылевыгрузки.

Дополнительные опции

• корпус под наполнением;
• фильтрорукава из материалов с различными техническими характеристиками;
• электрический подогрев системы регенерации;
• взрывобезопасное исполнение;
• встроенная система взрывоподавления;
• встроенная система пожаротушения;
• теплоизоляция корпуса сэндвич-панелями;
• клапан подсоса перед фильтром;
• виброустановка на подрукавном бункере;
• датчики уровня пыли;
• теплоизоляция бункера сэндвич-панелями;
• дополнительный шнек связи;
• устройства пылевыгрузки «мигалка» и «мигалка двойная»;
• шлюзовый ротационный затвор с приводом без регулировки частоты вращения;
• шлюзовый ротационный затвор с приводом с регулировкой частоты вращения;
• устройство пылевыгрузки «задвижка ручная» или «задвижка с электроприводом»;
• теплоизоляция подбункерного помещения сэндвич-панелями;
• компрессорная установка (поршневая или винтовая) в комплекте;
• осушитель сжатого воздуха (сорбционный) в комплекте с компрессорной установкой;
• опорная эстакада;
• ограждение;
• лестница;
• вытяжной вентилятор.

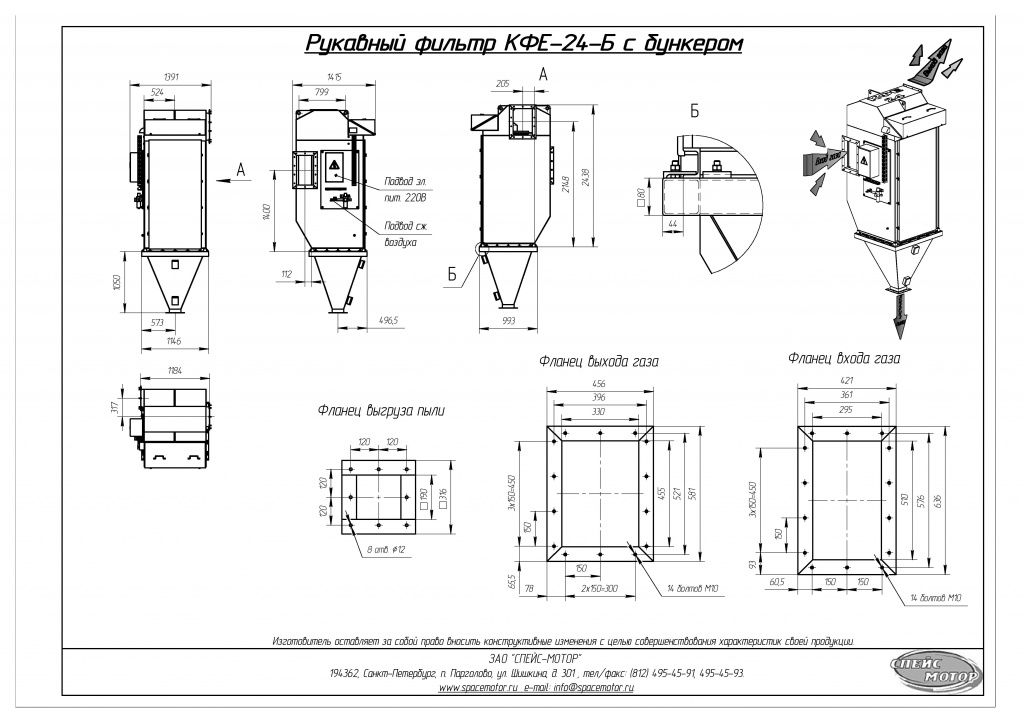

Габаритные чертежи
