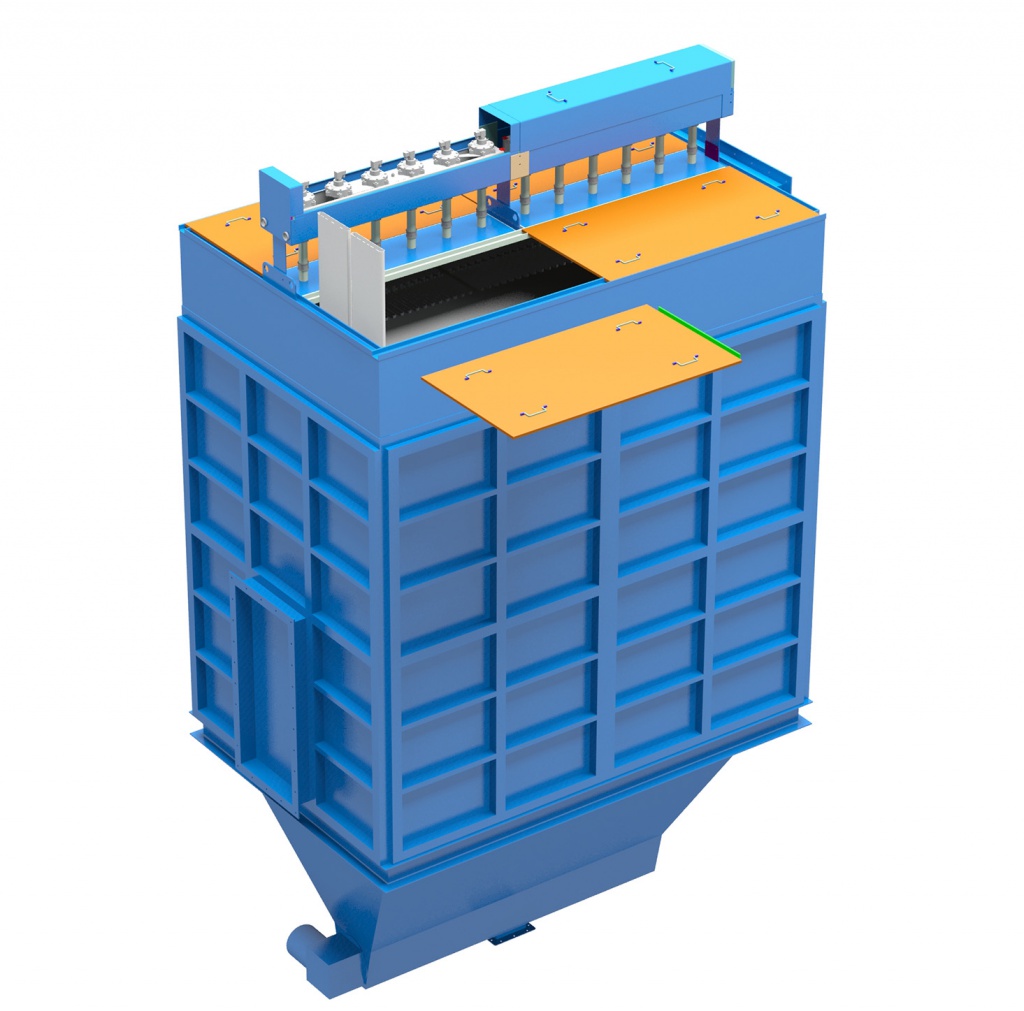

Рукавный фильтр КЕ-8-128

Заказать

Технические характеристики Гидравлическое сопротивление фильтра 2500Па Площадь фильтрации, не менее 384 м2 Максимальный расход очищаемого газа, при скорости фильтрации 1,5 м/мин 35 000 м3/час Количество рукавов 128 шт. Концентрация пыли на выходе, не более, 10 мг/м3 Качество сжатого воздуха по ГОСТ 17433-80 9 кл Разряжение на корпусе, в базовом исполнении 6500Па Электропитание фильтра 220/380 В, 50 Гц Масса 10 т.

Общее описание (базовое исполнение)

Фильтр состоит:

• чистая камера с импульсными трубами;
• ресиверы сжатого воздуха с электромагнитными клапанами;
• каркасные сетки;
• фильтрорукава;
• щиты корпуса фильтра;
• капилляры подвода газа;
• коллектор;
• подрукавный бункер;
• шнековый транспортёр
• устройства пылевыгрузки


Дополнительные опции:

• Исполнение корпуса под наполнением;
• Комплектация системой регенерации с обратной продувкой без использования сжатого воздуха;
• Комплектация фильтрорукавами из материала с различными свойствами;
• Электрический подогрев системы регенерации;
• Исполнение в взрывобезопасном исполнении;
• Встроенная система взрывоподавления;
• Встроенная система пожаротушения;
• Теплоизоляция корпуса сэндвич-панелями;
• Установка перед фильтром клапана подсоса;
• Установка перед фильтром смесительной камеры
• Установка на входе в фильтр форсунок для подачи воды;
• Комплектация подрукавного бункера виброустановкой;
• Комплектация датчиками уровня пыли;
• Теплоизоляция бункера сэндвич-панелями;
• Комплектация дополнительным шнеком связи;
• Устройство пылевыгрузки «Мигалка» и «Мигалка двойная»;
• Установка шлюзового ротационного затвора с приводом без регулировки частоты вращения;
• Установка шлюзового ротационного затвора с приводом с регулировкой частоты вращения;
• Устройство пылевыгрузки «Задвижка ручная» или «Задвижка с электроприводом»;
• Теплоизоляция подбункерного помещения сэндвич панелями;
• Поставка в комплекте с фильтром компрессорной установки (поршневой или винтовой);
• Поставка в комплекте с компрессорной установкой осушителя сжатого воздуха (сорбционный);
• Утепление подбункерного помещения сэндвич-панелями;
• Установка сервисного помещения;
• Опорная эстакада;
• Ограждение;
• Лестница;
• Вытяжной вентилятор

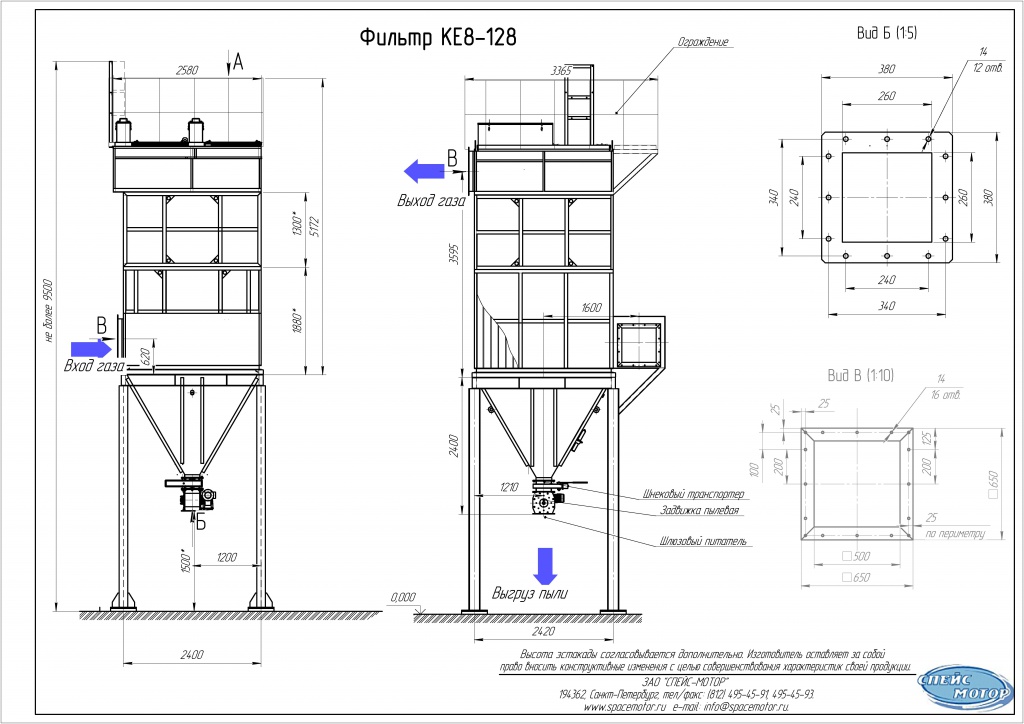

Габаритные чертежи

Фотографии
